Тепловизионное обследование коммуникаций
Метод тепловизионного обследования является наиболее простым и эффективным способом диагностики таких видов инженерных коммуникаций как:
- Теплые полы
(электрические и водяные)
- Системы отопления зданий и коттеджей
- Системы вентиляции и кондиционирования помещений
- Системы охлаждения складов-холодильников
Тепловизионное обследование теплого пола тепловизором
Тепловизионное обследование теплого пола
проводится когда необходимо обнаружение элементов теплого пола тепловизором
(составление схемы прокладки труб, как проходят трубы в полу ).
При укладке электрического или жидкостного теплого пола обычно составляется схема его расположения. Но иногда по различным причинам она может отсутствовать. Если вдруг появилась необходимость винтами прикрепить фанеру к бетонной стяжке, прикрепить болтами к полу унитаз, душевую кабинку в ванной, элемент кухонной мебели или технику на кухне, то без схемы расположения можно повредить теплый пол, попав в его элемент сверлом. Тепловизор в данном случае является единственным прибором, способным с точностью до 1-3 см определить расположение элементов
теплого пола любого типа. Позвоните нам
и наши специалисты составят схему расположения
быстро и в удобное для Вас время.
Тепловизионное обследование систем отопления зданий
тепловизионная диагностика систем отопления проводится:
- для проверки эффективной работы системы. Всегда нужно точно знать где и какие дефекты есть и как они отражаются на общей работоспособности отопительной системы.
- если вы выбираете себе квартиру (дачу, баню, коттедж, гараж) и хотите знать, не замерзнете ли в ней зимой.
- если вы принимаете отопительную систему после ремонта и хотите удостовериться, что все сделано правильно и эффективно.
Методом тепловизионной съемки мы можем определить:
- равномерность прогрева всех контуров отопления, т.е. во всех ли комнатах обеспечивается заданная температура теплоносителя;
- места засора (или завоздушивания) труб отопления и радиаторов;
- эффективность работы радиаторов отопления;
- проверить температурный режим работы котельных агрегатов (на предмет сверхнормативного перегрева).
Почему это выгодно?
Просто потому, что отопительная система - это основной источник тепла. И если она будет работать неправильно, то вам необходимо затрачивать дополнительную энергию на обеспечение нужно температуры. Если правильно последовать рекомендациям по итогам исследования, вы сможете сэкономить до 75% энергии на обогрев вашего помещения. И не важно - будь это газовое отопление или просто электрический обогреватель — при постоянном росте цен на электричество и топливо вопрос энергоэфективности помещения актуален. Особенно в нашем регионе, где зима длится до пяти месяцев.
Однако надо понимать, что исследование только отопительной системы не может дать полной картины теплопотерь помещения. Для более достоверных результатов надо проводить комплексные исследования, включающие также исследования дверей и окон, кровли, стен.
Как необходимо подготовиться к диагностике?
Исследование отопительной системы лучше проводить до наступления морозов. Поскольку при обнаружении дефекта вы рискуете остаться без тепла и с промерзшими трубами. Для проведения точной диагностики вам нужно очистить батареи и трубы от загрязнений и обеспечить температуру нагрева поверхности отопительной системы не менее 45-50 оС, не менее чем за 3 часа до проведения диагностики.
Ниже мы публикуем термограммы проведенных тепловизионных исследований окон с небольшими комментариями.

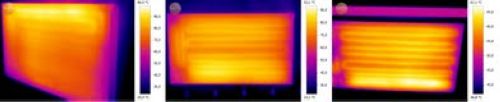

Это пример трех ИК-обогревателей в дефектами в разных частях конструкции.
А это пример завоздушенности
Прогар в печной трубе. Его следует устранить при ближайшем ремонте, поскольку он находится вблизи деревянных перекрытий.
Тепловизионное обследование системы вентиляции и кондиционирования зданий
Под тепловизионным обследованием систем вентиляции и кондиционирования зданий подразумевается исследование температурно-влажностного режима помещений, системы трубопроводов и качества тепловой изоляции, распределение тепловых потоков системы вентиляции и отдельных воздуховодов, теплообменников системы рекуперации и многое другое с использованием специального прибора – тепловизора.
При тепловизионном обследовании систем отопления, водоснабжения, вентиляции и кондиционирования производится:
- измерение изменения температуры поверхности приточных воздуховодов в рабочей зоне и по длине;
- проверка температуры трехходовых клапанов водяных воздухоподогревателей и воздухоохладителей;
- проверка механизмов трансмиссии, подшипников и узлов трения, обдува электродвигателей системы вентиляции.
- выявление мест инфильтрации холодного или нагретого уличного воздуха в помещение.
По выявленным при помощи тепловизора температурным полям, можно судить о правильности монтажа и наладке системы отопления, вентиляции и кондиционирования воздуха, а так же об возможных энергетических потерях в этих системах.
Тепловизионное обследование позволяет в оперативном режиме выявить участки с аномальным распределением температуры по поверхности, и на основе изучения термограмм выдать рекомендации устранению выявленных дефектов.
Условия проведения тепловизионных обследований систем вентиляции и кондиционирования зданий.
Натурные тепловизионные обследования проводят, как правило, в зимний или летний период, при номинальной нагрузке на систему отопления или систему кондиционирования.
По возможности, обследуемые поверхности должны быть очищены от грязи и других налетов, несвойственных материалам исследуемых конструкций. При не возможности обеспечения этих условий, каждый раз при оценке температурного поля и определения типа дефектов, необходимо дополнительно проверять аномальные зоны контактным термометром и уточнять, не вызвана ли та или иная аномалия на термограмме различием в коэффициентах излуче-ния участков поверхности.
Цель работ
Целью работ по тепловизионному обследованию систем вентиляции и кондиционирования зданий является:
- определение температурных полей обследуемых систем и определение фактических значений температуры окружающего воздуха.
- оценка качества выполненных строительно-монтажных работ по монтажу и наладке систем вентиляции, отопления и кондиционирования помещений.
- оценка эффективности работы обследуемых систем здания.
